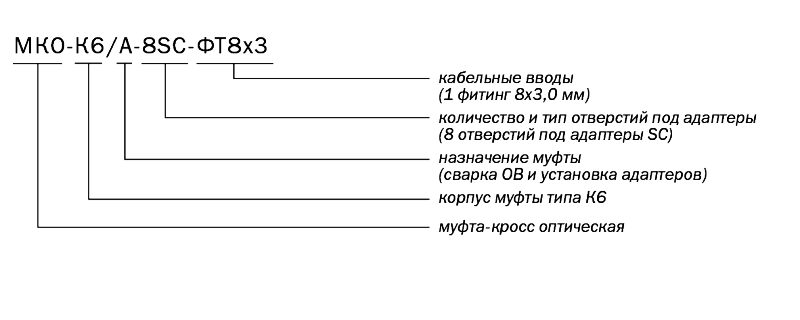

Муфта-кросс МКО-К6/А-8SC-ФТ8х3 (фитинг 8х3,0 мм)
Артикул: 130408-00008
4 422.64 руб / шт
Выберите подарок
При покупке данного товара вам полагается один из подарков представленных ниже
Муфта-кросс МКО-К6/А-8SC-ФТ8х3 (фитинг 8х3,0 мм)
Тупиковая муфта МКО-К6/А предназначена для монтажа подвесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей малого диаметра. Особенностью всех муфт МКО с литерой «А» является наличие внутри планки для установки адаптеров. Это позволяет использовать оконцованные абонентские дроп-кабели и осуществлять кросс-коммутацию. В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.
Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.
Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов. Кабельные вводы следует подбирать с учетом конструкции оптического кабеля. Использование специальных вводов позволяет значительно повысить механическую надежность крепления кабеля в муфте.
Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода транзитной петли кабеля или 2) ввода двух кабелей диаметром до 25 мм. В обоих случаях для герметизации необходимо дополнительно приобрести «Ввод №6». Без транзитной петли и при условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 8 ОК.
В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
Следует учитывать, что в разделе «Характеристики» указан температурный диапазон эксплуатации муфт-кроссов без учёта характеристик устанавливаемых в них комплектующих изделий: адаптеров, пигтейлов и сплиттеров. При применении муфт-кроссов в составе с указанными комплектующими, их температурный диапазон эксплуатации может быть ограничен параметрами установленных изделий.
Комплектация:
Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.
Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов. Кабельные вводы следует подбирать с учетом конструкции оптического кабеля. Использование специальных вводов позволяет значительно повысить механическую надежность крепления кабеля в муфте.
Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода транзитной петли кабеля или 2) ввода двух кабелей диаметром до 25 мм. В обоих случаях для герметизации необходимо дополнительно приобрести «Ввод №6». Без транзитной петли и при условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 8 ОК.
В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
Следует учитывать, что в разделе «Характеристики» указан температурный диапазон эксплуатации муфт-кроссов без учёта характеристик устанавливаемых в них комплектующих изделий: адаптеров, пигтейлов и сплиттеров. При применении муфт-кроссов в составе с указанными комплектующими, их температурный диапазон эксплуатации может быть ограничен параметрами установленных изделий.
Комплектация:
- Корпус (оголовник, кожух, хомут, кронштейн): 1шт.
- Кассета КМ-2445 с крышкой: 1шт.
- Гильзы КДЗС 4525: 10шт.
- Пинцет для укладки КДЗС: 1шт.
- Панель 8 SC: 1шт.
- Фитинг 8х(2-3) мм: 1шт.
- Комплект маркеров и стяжек: 1шт.
- Силикагель (пакет): 1шт.
| Артикул | 130408-00008 |
| Производитель | ССД |
| Код-позиции | 01-00120557 |
| Вес | 1,9кг |
| Гарантия | 12 месяцев |
| Тип адаптеров | SC |
| Макс. кол-во сварных соединений | 48 |
| Тип кассет | КМ-2445 |
| Кол-во вводов | круглый, до 16мм 3; фитинг, от 2 до 3мм: 8; возможность транзита, нет |
| Герметизация корпуса | Хомут |
| Герметизация вводов | Спецвводы |
| Макс. кол-во кассет | 2 |
| Габаритные размеры, мм | |
| -длина,мм | 378 |
| -диаметр,мм | 189 |
| Макс. кол-во разъёмных соединений | 8 |
| Температура эксплуатации, oC | от -60… до +70 |
mko_k6_a_decl.pdf
Размер: 307.89 Kb
ss_m_kross.pdf
Размер: 1.59 Mb
